Câble de frein vélo, gaine, embouts et butées

Comment fonctionnent un câble et une gaine de frein ?

Sur un frein mécanique, V-Brake, cantilever, étrier de route, frein à disque à câble ou frein à tambour, le levier tire un câble en acier qui coulisse dans une gaine. La gaine, appuyée à ses deux extrémités sur le levier et sur une butée du cadre, guide le câble dans les courbes et encaisse l’effort de compression au moment du freinage. Une gaine de frein se compose d’un fil d’acier enroulé en spirale serrée, plus résistant à l’écrasement qu’une gaine de dérailleur à brins longitudinaux, qui ne doit jamais servir à un frein. Avec le temps, la gaine se salit, le câble s’effiloche ou rouille, et le freinage devient dur ou imprécis : changer les deux ensemble redonne au levier sa douceur d’origine.

Poire ou barillet : la tête du câble selon votre levier

C’est la tête du câble, logée dans le levier, qui décide de la compatibilité. Les leviers de route et les leviers-manettes reçoivent une tête en forme de poire, avec une version spécifique pour les leviers Campagnolo. Les leviers de cintre plat, sur un VTT, un VTC, un vélo de ville ou un vélo d’enfant, reçoivent une tête cylindrique en barillet. Certains câbles dits universels portent une tête de chaque type, une à chaque extrémité : celle qui ne sert pas part à la coupe, une fois le câble réglé. Les freins à tambour et certains moyeux à frein intégré utilisent des câbles complets propres à leur marque, livrés avec leur gaine et leurs pièces de fixation.

Acier galvanisé, inox, revêtement : ce qui change au freinage

Avec 1,5 ou 1,6 mm de diamètre, un câble de frein est nettement plus épais qu’un câble de dérailleur. Le câble en acier galvanisé reste la solution de base des ateliers et des vélos d’usage courant ; il craint davantage la corrosion. Le câble en inox résiste mieux à l’humidité et au sel de déneigement, un vrai plus sur un vélo qui dort dehors. Les câbles polis, dits slick, et les câbles revêtus de PTFE ou de polymère réduisent encore les frottements : le levier paraît plus léger et le dosage plus fin. Côté gaine, une gaine à liner en téflon, ou une gaine auto-lubrifiée, limite l’entretien en évitant le contact direct entre acier et acier.

Longueurs, boîtes d’atelier et gaine au mètre

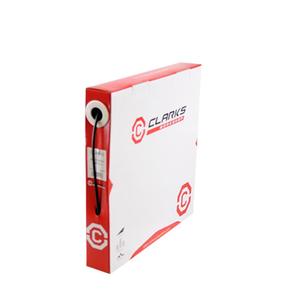

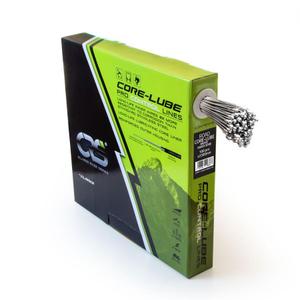

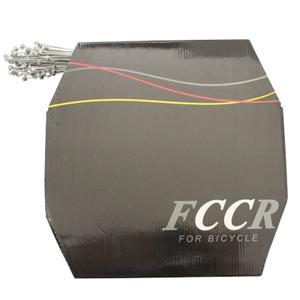

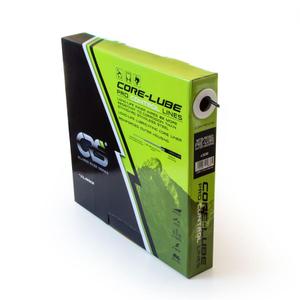

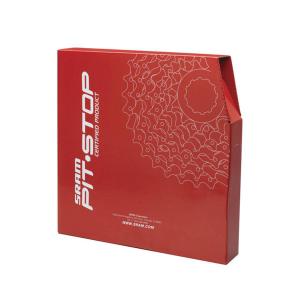

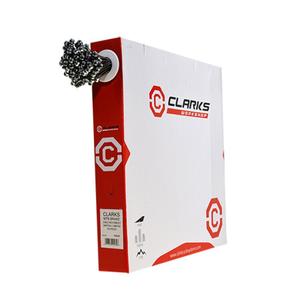

Un câble de frein avant mesure souvent entre 1 m et 1,7 m, un câble arrière environ 2 m ; il se recoupe une fois le frein réglé. Les tandems, les vélos cargo et certains vélos électriques demandent des câbles plus longs, jusqu’à 3 m ou davantage. Les boîtes de 20, 25 ou 100 câbles et les rouleaux de gaine de 30 ou 50 m sont pensés pour les ateliers, les clubs et les cyclistes qui entretiennent plusieurs vélos. Pour finir proprement le montage, prévoyez des embouts de gaine, qui protègent ses extrémités, des embouts de câble à sertir contre l’effilochage, et des butées ou arrêts de gaine quand le cadre n’en a pas.

Remplacer un câble de frein sans faux pas

Coupez la gaine avec une pince coupe-câble, jamais avec une pince coupante ordinaire qui l’écrase, puis rouvrez l’entrée du liner avec une pointe. Gardez les longueurs de l’ancienne gaine comme gabarit : trop courte, elle tire sur le cintre quand vous tournez ; trop longue, elle forme des boucles qui freinent le câble. Posez un embout à chaque extrémité, glissez le câble depuis le levier, serrez-le sur le frein après avoir tendu le levier deux ou trois fois pour asseoir gaine et embouts, puis réglez la garde avec le tendeur. Coupez enfin le câble à quelques centimètres du serrage et sertissez un embout.

Leviers, freins et autres pièces de freinage

Un câble neuf mérite un levier en bon état : les leviers de frein se choisissent selon la course de votre frein. Pour les freins sur jante, contrôlez les patins à frein à chaque changement de câble, et les étriers de frein remplacent un frein fatigué. Si vous passez à l’hydraulique, voyez les freins à disque complets ; les durites de rechange figurent parmi les pièces détachées de freinage.

Quelles marques de câbles de frein choisir ?

Shimano propose des câbles en inox, PTFE ou revêtus de polymère, comme le jeu route BC-9000 de la Dura-Ace, associé à une gaine SLR prélubrifiée, ainsi que des boîtes de 100 câbles pour l’atelier.

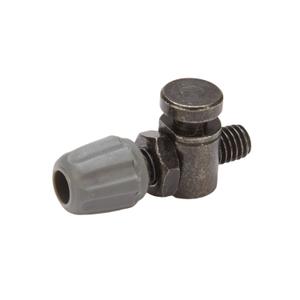

Sunrace, groupe taïwanais propriétaire de Sturmey-Archer, fournit le câble complet en inox destiné aux freins à tambour Sturmey-Archer, des câbles galvanisés slick en boîte et des arrêts de gaine à visser sur plot.

Jagwire, marque consacrée aux commandes du vélo, câbles, gaines et durites, fournit les ateliers avec ses gammes Workshop : boîtes de câbles à tête Shimano et Sram ou Campagnolo, rouleaux de gaine de 50 m et kits Elite prêts à monter.

Massi, marque espagnole de vélos et de composants installée près de Barcelone, propose des câbles de frein de 1,6 mm, une version téflon, une boîte de 100 câbles pour la route et un câble long pour tandem.

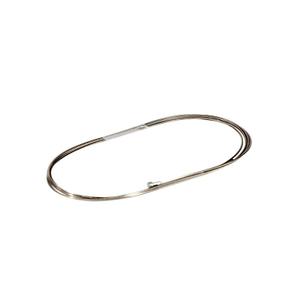

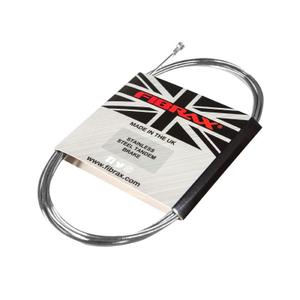

Fibrax, spécialiste gallois du freinage installé à Wrexham et connu des pilotes de BMX pour ses câbles de rotor, propose une gaine à liner en téflon en rouleau de 30 m et un câble inox pour tandem.

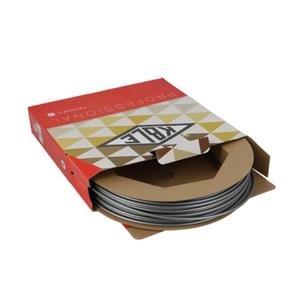

Transfil, fabricant français de câbles de commande qui fournit aussi l’industrie automobile, décline des câbles inox slick à tête Shimano et Sram, des câbles galvanisés en boîte et des gaines auto-lubrifiées.

Câbles de frein en déstockage

Les fins de série, les boîtes d’atelier et les gaines de couleur passent régulièrement dans le déstockage du freinage, l’occasion de faire une petite réserve pour la saison. Les références récentes sont présentées dans les nouveautés, et les soldes d’hiver arrivent au bon moment pour préparer les vélos avant les beaux jours.

Questions fréquentes

Quel diamètre de câble pour un frein de vélo ?

Les câbles de frein mesurent en général 1,5 ou 1,6 mm de diamètre, contre 1,1 à 1,2 mm pour un câble de dérailleur. Les deux ne sont pas interchangeables : un câble de dérailleur est trop fin pour encaisser l’effort d’un freinage appuyé, et sa tête n’entre pas dans un levier de frein.

Quel câble de frein pour un vélo électrique ?

Si le vélo a des freins mécaniques, il reçoit les mêmes câbles qu’un vélo classique, souvent plus longs à cause du passage de câble autour de la batterie. Choisissez de préférence de l’inox, plus durable sous la pluie. Un vélo électrique à freins hydrauliques n’a pas de câble de frein : c’est la durite qu’il faut remplacer.

Pourquoi mon câble de frein est-il grippé ?

Le câble frotte dans une gaine encrassée, rouillée ou pliée trop serré, ou il s’est effiloché à l’intérieur. Un peu de lubrifiant peut dépanner, mais la solution durable consiste à remplacer câble et gaine, en vérifiant que la gaine décrit des courbes douces.

Comment faire passer un câble dans un cadre à passage interne ?

Laissez l’ancienne gaine en place comme guide et faites glisser la neuve en suivant son chemin, ou utilisez un fil guide aimanté glissé dans le tube. Une gaine fine sans câble se pousse plus facilement que l’ensemble monté : le câble se glisse ensuite à l’intérieur depuis le levier.

Peut-on garder l’ancienne gaine avec un câble neuf ?

Mieux vaut éviter : une gaine usée garde la saleté et les aspérités qui ont abîmé l’ancien câble, et un câble neuf dans une gaine fatiguée perd vite sa souplesse. Gardez seulement une gaine récente et propre, quand vous changez un câble cassé ou effiloché.
